影响振动筛轴承使用寿命因素的分析(二)

   日期:2017-08-26     浏览:521
核心提示:(接上期)3.轴承座孔圆柱度 轴承座孔的圆柱度误差直接影响轴承外环的圆柱度。轴承座孔呈椭圆形,轴承外环受其影响也变为类似的
 (接上期)

 3.轴承座孔圆柱度

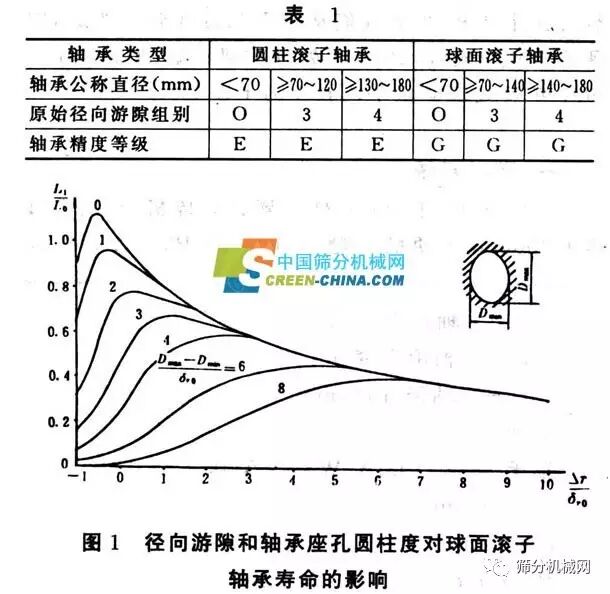

  轴承座孔的圆柱度误差直接影响轴承外环的圆柱度。轴承座孔呈椭圆形,轴承外环受其影响也变为类似的形状。轴承滚子在回转负荷力的作用下沿外环内侧滚动,滚动时阻力随时变化,产生附加动负荷。轴承外环的椭圆形使轴承有效径向游隙减小。如图1所示(以球面滚子轴承为例.对此影响进行详细讨论)。



图中△r—安装后径向游隙.mm

    Dmax—Dmin.—轴承座孔圆柱度

    L—轴承实际寿命.h

    L。—轴承额定寿命,h

    图1表明轴承座孔圆柱度在不同情况下,球面滚子轴承径向游隙对轴承额定寿命厶的影响。轴承外环圆柱度不好.不能保证润滑油膜的厚度,会增加磨损,从而工作温度升高,减少润滑脂寿命。因此轴承的润滑情况不好对轴承寿命的影响实际上比图1所示的还要大。

    从图1还可看出,当轴承座孔是理想圆时.可获得轴承寿命增加的效果.即L/L0=1.1,实际寿命是额定寿命的1.1倍。也可以看出如果轴承径向游隙减少(如加热),轴承寿命也显著减小。轴承工作时,始终存在径向游隙,且径向游隙值应选适当是非常重要的。

    图1是通过瓯圆柱度对寿命影响系数来表达的,对任何规格的球面滚子轴承都适合,其公式如下



式中C0—基本额定静负荷,N

Fr—径向负荷.N

d—轴承内径,mm

 B—轴承宽度,mm

D—轴径外径.mm

    例如

    轴承22320 CCJA/W33 VA405

d=100mm

    D=215mm

    B=73mm

    C.=80kN

    F,=140kN

    △r=O.065mm

Dmax-Dmin=0.130

    则求出δro=O.065

r/δro        Dmax-Dmin/δro≈2

    根据图1查出L/L0=0.75

    由此看来,轴承座孔圆柱度为0.13时,对轴承额定寿命造成的损失是理想圆时额定寿命的25%,这说明轴承座孔圆柱度是影响轴承实际寿命的重要因素之一。在实际工作中。轴承座孔有可能在振动器还未到更换周期时已经是椭圆孔了。如果更换新轴承后,新轴承与旧的轴承座相配,轴承就处于不利的环境下工作。如前所述,这种情况对轴承的寿命影响极大。因而更换轴承时,必须仔细检查轴承座孔的圆柱度.如果圆柱度误差太大,必须进行修补后再与新轴承相配使用。当轴承座孔的圆柱度误差小于O.03时才可以使用,否则应修补后使用。

4.轴承密封

 轴承寿命公式,提供了轴承实际工作下计算轴承寿命的方法j对润滑脂的要求是清洁的。但事实上,振动筛在工作时,环境中的灰尘很大。因此搞好轴承密封设计,防止灰尘进入轴承内部,保证轴承寿命是很重要的。甚至小的灰尘入口都可能对轴承寿命有显著的影响,因此设计时常推荐用迷宫密封形式。图2给出迷宫密封的示意图.表2给出与筛机轴承内径规格相应的迷宫密封的缝隙。涂上清洁的润滑脂,迷宫密封能非常有效地防止灰尘的进人,这一点必须在振动筛说明书中给予说明。

                                                         (全文完)
