筛分机械知识问答系列（二）

HI,大家好，筛分机械问答第二期来了，大家十一过的怎么样？



OK,我们书归正传，今天介绍筛分机械种类

5、常用的筛分机械的分为哪几类?各用在什么场合?

答：目前，我国生产的筛分机械设备类型很种多，根据它们的结构和工作特点，大体上可分为以下几种类型：

1）、固定筛：

固定筛是最简单，最古老的筛分机械，筛面由许多与筛上料流的方向相同平行排列的筛条构成，筛面成倾斜安装，工作时固定不动，物料靠自重沿筛面下滑而筛分。倾角可取35°~45°。根据筛缝大小，筛面可采用圆钢、方钢、钢轨或T形断面的型钢。

        固定筛构造简单，不消耗动力，没有运动部件，设备成本和使用成本低，缺点是单位面积处理能力低，筛分效率低，而且安装时要求比较大的落差，所以这种筛子一般只用于分级粒度≥100mm时的筛分。总之：没有动力的筛分设备统称为固定筛，包括固定格筛、固定条筛和悬臂条筛，(弧形筛也是固定筛)，广泛用于选矿厂中的大块矿石筛分。



固定筛



这个不是和小时候盖房子，筛沙子那个一样吗？立个棍，支个筛筐

哈哈，是的原理一样，那个是最简单的筛子



2）、辊轴筛：

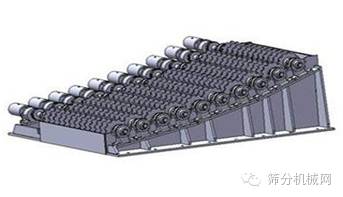

辊轴筛的筛面是由许多根垂直筛上料流的辊轴排列而成，各辊轴用电机通过链传动或齿轮传动带动作同向旋转，安装在辊轴上的星轮对物料颠簸和输送，生产能力和筛分效率比固定筛高。为加强物料的输送，筛面呈12°～15°倾斜安装，辊轴筛结构坚固、工作可靠运转平稳，但结构复杂、笨重，生产能力和筛分效率低。一般适用于入料粒度比较大时的原煤预先筛分。主要用于大块煤和石灰石等的筛分。



辊轴筛



3）、滚筒筛：

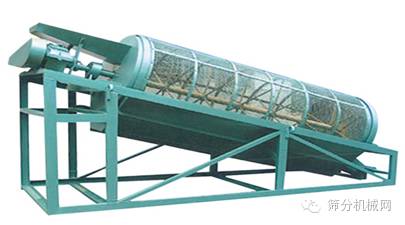

滚筒筛的筛面为圆柱面或圆锥面筛筒，当传动装置带动转轴转动时，筛筒也随之回转。物料随筛筒旋转被带起，当达到一定高度时，因受重力作用自行落下，通过不断起落运动，使细粒透筛，粗粒则逐渐被运送到筛筒尾端排出。对于圆柱面筛筒，其转轴必须倾斜3°～5°安装，以保证物料在筒内产生轴向运动。滚筒筛运转平稳可靠，但生产能力低、易堵筛孔、筛分效率低，可用于粗、中粒物料的筛分。一般用在建筑工业的筛分和清洗碎石、砂子，有的选矿厂也用于洗矿和脱泥。



滚筒筛



4）、摇动筛：

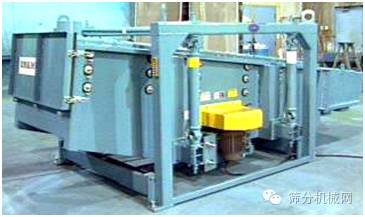

        筛分工作面是一个带平面的矩形筛箱。利用偏心连杆机构使筛箱做往复摆动。为使筛面上的颗粒能够向前运动，常常把筛面安装成倾斜的。筛面在向前运动的同时，筛箱就会稍微向上抬高一些，物料也随之前移并升高，连杆后退时筛箱随之后退并降低，物料却被抛起并落在筛面上的靠前位置，即向前跳动一次。筛箱不断摇动，物料不断向前跳动。在此运动过程中，细粒从筛孔漏下，粗粒从尾端排除，完成筛分工作。

优点：筛箱的摇动幅度（冲程）不因给料量的变化而变化，运动稳定。

缺点：生产率和效率较低，很少选用。



摇动筛



5)旋流筛：

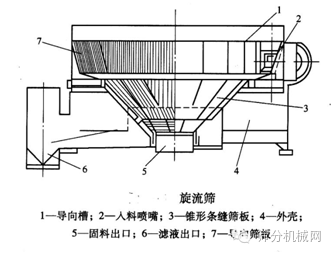

旋流筛是一种固定筛，用于细粒级物料的分级，其工作原理与弧形筛相同。旋流筛由喷嘴、导向槽、锥形条缝筛板、导向筛板、固料出口、外壳和滤液出口等组成，其结构如图所示，。料浆以0．05—0．06MPa的压力由入料喷嘴切向给入筛内，并以螺旋运动流经筛面，细粒透过筛孔排出，粗粒经下锥排出，更加细的矿泥则由溢流管排出。旋流筛的优点是处理量比弧形筛大，分级与脱水效果也比较好；缺点是要求给料的高度较大。

       旋流筛是筛分与水力分级联合作用的筛子。固定的旋流筛可用于末煤跳汰机0．5～10mm级精煤的初步脱水，以及末煤的脱泥和细粒煤的分级。



旋流筛



6）、弧形筛：

       弧形筛是一种具有一定曲率半径和包角的固定条缝筛，在选煤工艺中用于脱水、脱介、脱泥作用。与振动筛配合使用，可以节省约1/3振动筛面积，从而节省投资。

　   弧形筛筛面为具有一定包角和曲率半径的圆弧筛面，筛面通常采用不锈钢条制作，筛条的方向与矿浆运动方向垂直。矿浆通过给料箱以一定初速度沿筛面全宽切线方向给入弧形筛面，由于矿浆在通过弧形筛面时所产生的离心力，可使矿浆有效的附着在筛面上。矿浆每越过一根筛条，与楔型筛条尖角撞击，迫使物料被筛条切割，这样便有一部分水和细粒被分离，形成筛下物和筛上物两种产品。



弧形筛



7）、振动筛：

包括圆振动筛、直线振动筛、椭圆振动筛、概率筛、旋转概率筛、等厚筛和共振筛，广泛用于煤炭、选矿、建材、化工等工业部门的分级、脱泥、脱水、脱介作业等。



振动筛是现在应用最广的，最普遍的筛子

8）、其它筛分机械：

如弛张筛等广泛用于垃圾处理和难筛分物料的筛分。



6、筛分机械机在各工业部门中怎样使用?

答：

1)、在冶金工业部门：振动筛应用于选矿厂中，对矿石进行预先筛分、检查筛分或预先检查筛分；也用来对磨矿机的产品进行分级，它对提高精矿品位有重要意义。在烧结厂，振动筛用来对热烧结矿和冷烧结矿进行筛分，前者称为热矿筛，而后者称为冷矿筛。此外，也用于焦炭的筛分



2)、在煤炭工业部门：振动筛作为选煤厂的关键设备而获得广泛应用，用来对煤炭进行分级，或对精煤及末煤进行脱水与脱介，有时也用于除泥等工作。



3)、在机械工业部门，振动筛用于铸造工厂，对铸造用砂进行筛分；在砂轮厂，筛机用于磨料的分级。



4)、在水利电力工业部门：振动筛用于火力发电厂中对煤炭进行预先筛分；在水电站的建设工作中，常用来对砂石进行分级。



5)、在建筑与建材工业部门：振动筛与概率筛用来对建筑用砂石进行分级。



6)、在铁道工业部门；振动筛常用来对铁路石碴进行清砂与除泥。



7)、在石油行业：采用平动椭圆振动筛和高频细筛进行泥浆处理



8）、在环卫部门:采用滚筒筛、多段筛面的反流筛、驰张筛等筛分设备对城市垃圾和建筑垃圾进行分级处理。



9)、在轻工和化工部门；轻工和化工原料及产品的筛分工作中，振动筛是一种不可缺少的设备。



10）、其它行业：在隧道盾构、河道清淤、桩基、地下连续墙、泥水顶管泥水分离等工程领域，高频筛和平动椭圆振动筛对泥浆净化处理作用很大。



（未完待续）

本文为作者原创，如需转载，请注明出处，谢谢
